產品詳 HDC 閥門操作器/電流電壓信號源
（盤裝式信號源 / 手動調節器）
概述： HDC電流電壓信號源是一種集直流電壓、電流輸出于一體的精密儀表，又稱直流信號源，盤裝式信號源。它可以輸出直流電壓和電流兩種信號，可用于閥門及二次儀表的試驗、校驗。雙排LED顯示（分別為電壓、電流輸出值），如：0－20mA，4－20mA，0－5V，0－10V，0－50mV等。
HDC電流電壓信號源，可安裝在控制箱、控制柜上做手動調節設備用，可作為手動調節器、手操器調節面板用。也可以選擇1路信號源輸出，同時1路現場信號反饋輸入。
一、功能特點： HDC電流電壓信號源
◇ 通過面板按鍵即可改變輸出值大小，連續可調。（帶快調和慢調鍵）
◇ 體積小巧，使用簡單方便，盤裝式，便于校驗調節儀表時使用。
◇ 采用先進的微電腦芯片及數字濾波等技術，整機具有很強的抗干擾能力和穩定性
◇ 4－20mA連續可調；0－10V連續可調；0－55mV連續可調；可選雙路輸出；
◇ 帶快捷輸出鍵：4mA、12mA、20mA；0V、5V、10V，可快速調節閥門開關。
二、儀器介紹及選型： HDC電流電壓信號源
1. 雙排4位LED顯示，上排顯示電壓輸出值，下排顯示電流輸出值
2. 輸出信號：0～10.00v；0～20.00mA 或 0～55.00mv；
3. 顯示、輸出精度:±0.1%FS
4. 儀表功耗：4W
5. 環境溫度：-20～50℃；環境濕度：＜85%RH
6. 外形尺寸：豎式48×96×110mm ；方形96×96×110mm ；
7. 儀表電源：85～265V AC
|
內容
|
代 碼 說 明
|
|
HDC－
|
電流電壓信號源
|
|
輸出通道數
|
1-
|
輸出單路信號：電壓或電流
|
|
2-
|
輸出雙路信號：電壓、電流
|
|
3-
|
輸出1路電流信號 + 反饋輸入1路信號4-20 mA
|
|
外形尺寸
|
A
|
橫式160×80×125
|
|
B
|
方形96×96×110
|
|
C
|
豎式48×96×110
|
|
D
|
堅式80×160×125
|
|
供電電源
|
V0
|
220VAC
|
|
V1
|
24VDC
|
|
注：(1)HDC-1CV0和 HDC-2CV0為常用型，輸出單路或雙路信號，豎式48×96×110，電源220VAC
(2)HDC-3CVO 表示輸出1路電流信號0-20mA, 同時接收現場1路反饋信號4-20mA，供電220VAC
|
三、外形尺寸及接線圖： HDC電流電壓信號源
|

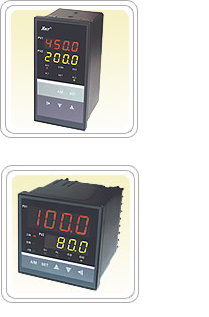

●儀表外形圖
HDC信號源 外形尺寸:寬×高×深
48×96×, 110mm
開孔尺寸：45+0。7×92+0。7
|
●端子接線圖
|
四、操作說明： HDC電流電壓信號源
Ⅰ．上電自檢
（1）按儀表的端子接線圖連接好儀表的電源、輸入、輸出、報警等接線。
（2）仔細檢查儀表的接線，正確無誤后方可打開電源。
（3）接通電源后儀表上排顯示HELO下排顯示PASS字樣表示儀表自檢通過。
Ⅱ．操作說明
（1）上排顯示電壓值（V）,下排顯示電流值（mA）,顯示值對應儀表輸出電流或電壓信號的大小。
（2）慢調：每按▲鍵一次，可使輸出增加0.01mA或0.01V，按▼鍵一次，輸出減小0.01mA或0.01V
（3）快調：按下▲或▼鍵不動，儀表顯示值將快速增減，松手后即停止。
（4）A/M鍵－－直接切換輸出0V、5.000V、10.00V 和4mA、12mA 、20mA
HDC電流電壓信號源，使用簡單方便，是工廠生產及實驗室進行檢測、校正的必備儀表，可多臺裝配于一臺控制機柜中使用，實現多通道電流電壓信號輸出。
