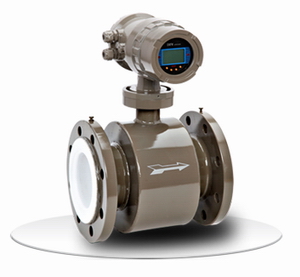

LDG一體式智能電磁流量計（智能現場顯示 + 信號輸出）
■ 適用介質：任何導電液體，酸、堿、清水、污水、海水、雜質液體
■ 不適用介質：不導電液體、氣體、蒸汽
■ 負壓管道無法使用
■ 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響
■ 測量管內無阻流部件無壓損直管段要求低。
■ 對漿液測量有獨特的適應性，適應范圍廣
■ 管道內無可動部件，無阻流部件，測量中沒有附加壓力損失
■ 全數字量數量，抗干擾能力強，測量可靠，精度高
■ 具有自檢與自診斷功能，全中文菜單，方便實用
■ 在現場可根據用戶實際需要在線修改量程
產品概述： LDG一體式智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作，用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量柴油、潤滑油、重油等無雜質油性液體的高精度測量。
ＬＤＧ智能電磁流量計，產品特點：
◇ 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
◇ 測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性。
◇ 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
◇ 全數字量數量，抗干擾能力強，測量可靠，精度高，流量測量范圍可達30:1
◇ 16位嵌入式微處理器，運算速度快，精度高。采用SMD器件和表面貼裝（SMT）技術，穩定可靠
◇ 管道內無可動部件，無阻流部件，測量中沒有附加壓力損失。
◇ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
◇ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
◇ 具有RS485、 RS232、Hart和Modbus 等數字通訊信號輸出（選配）。
◇ 具有自檢與自診斷功能，在現場可根據用戶實際需要在線修改量程。
ＬＤＧ一體式電磁流量計，技術參數：
|
執行標準
|
電磁流量計（JJG1033-2007）
|
|
公稱通經（mm）
（特殊規格可定制）
|
管道式四氟襯里：DN10-DN600
|
|
管道式橡膠襯里：DN40-DN2000
|
|
流動方向
|
正，反，凈流量
|
|
量程比
|
1：20 （定制1：30）
|
|
重復性誤差
|
測量值的±0.1%
|
|
精度等級
|
0.5級，1.0級
|
|
被測介質溫度
|
常規橡膠襯里：-20～+60℃
|
|
高溫橡膠襯里：-20～+90℃
|
|
聚四氟乙烯襯里：-30～+120℃
|
|
高溫型四氟襯里：-20～+160℃
|
|
額定工作壓力
（高壓可定制）
|
DN10～DN25≤4.0MPa
|
|
DN32～DN150≤1.6MPa
|
|
DN200～DN600≤1.0MPa
|
|
DN700～DN2000≤0.6MPa
|
|
流速范圍
|
0.3-10m/s （可測*低流速0.1m/s，*高流速15m/s）
|
|
電導率范圍
|
被測流體電導率≥5μs/cm
|
|
信號輸出
|
4～20mA（負載電阻0～750Ω），或 脈沖/頻率，控制電平
|
|
通訊輸出
|
可選RS485通訊，MODBUS協議，HART協議
|
|
供電電源
|
220VAC,允差15% 或24VDC,紋波≤5%
|
|
要求直管段長度
|
上游≥5DN，下游≥2DN
|
|
連接方式
|
流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
|
|
防爆等級
|
Exd[ia]iaqIICT5
|
|
防護等級
|
IP65，特殊訂制*高可達IP68
|
|
環境溫度
|
-30～+60℃
|
|
相對濕度
|
5%～95%
|
|
消耗總功率
|
小于20W
|
ＬＤＧ電磁流量計，產品選型：
|
一體式電磁流量計選型代碼
|
說 明
|
|
LDG－
|
|
一體式智能電磁流量計
|
|
口徑
|
□
|
|
4mm, 6mm
|
|
□□
|
|
10，15，20，32，40，50，65，80mm
|
|
□□□
|
|
100，125，150，200，250，300，350mm
|
|
□□□
|
|
400，450，500，600，700，800，900mm
|
|
□□□□
|
|
1000，1200，1400，1600，1800，2000 mm
|
|
組合結構
|
S
|
|
一體式
|
|
L
|
|
分體式
|
|
輸出方式
|
1－
|
|
脈沖當量
|
|
2－
|
|
4-20mA
|
|
精度等級
|
0.5
|
|
0.5級
|
|
1.0
|
|
1.0級
|
|
電極材料
|
M
|
標準型
|
標準型為316L不銹鋼
|
|
T
|
|
鈦（Ti）
|
|
D
|
|
鉭（Ta）
|
|
Hb
|
|
哈式合金-B
|
|
Hc
|
|
哈式合金-C
|
|
P
|
|
鉑（Pt）
|
|
W
|
|
碳化鎢
|
|
襯里材料
|
C
|
|
橡膠
|
|
F
|
|
聚四氟乙稀
|
|
Q
|
|
其它
|
|
防爆
|
N
|
|
不防爆
|
|
E
|
|
防爆型
|
|
通訊接口
|
M
|
|
Modbus協議，無通訊省略此代碼
|
|
儀表電源
|
D
|
24VDC
|
|
A
|
220VAC
|
例如：選用一體智能電磁流量計，測量污水，管道為DN100，輸出4－20mA信號，要求精度0.5級，電極材料為標配316L不銹鋼，襯里材料為聚四氟乙稀，防爆型，供電24VDC.
則其產品型號應為：LDG-100S2-0.5MFED
