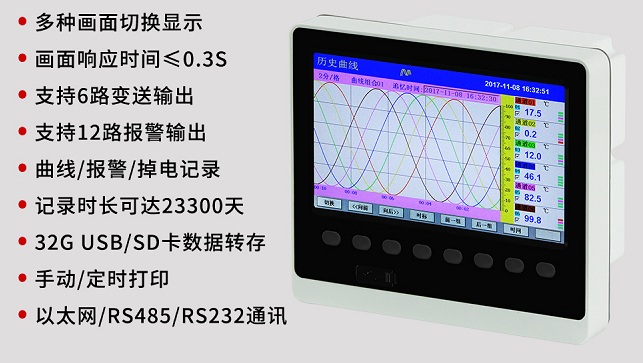

XSR90 彩色無紙記錄儀
產品說明： XSR90彩色無紙記錄儀

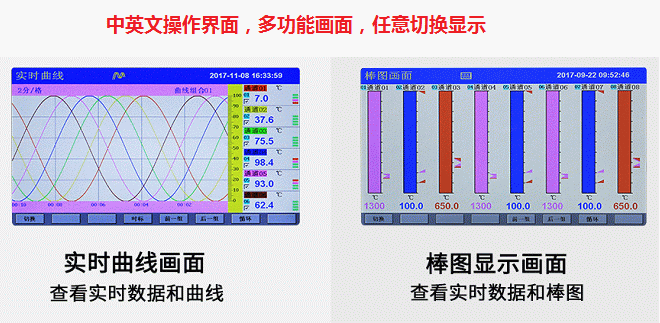

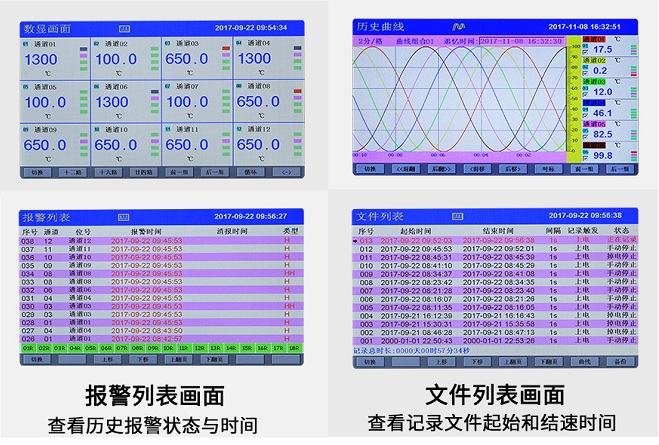

XSR90彩色無紙記錄儀，12路萬能信號輸入（可自由組態選擇輸入：電壓／電流／熱電阻／熱電偶／mV），可帶12路報警輸出或6路模擬量變送輸出。本儀表采用高速高性能32位ARM微處理器，內置嵌入式操作系統，信息豐富，功能強大，操作方便。RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座。可提供傳感器配電（24VDC／200mA)。中英文操作界面可現場自已選擇，具有強大的顯示記憶功能／實時曲線顯示／歷史曲線追憶／直觀棒圖顯示／報警列表顯示等。人性化的歐式外觀設計，大氣美觀，**的功能體現，可靠的
高品質硬件，精湛的制造工藝。

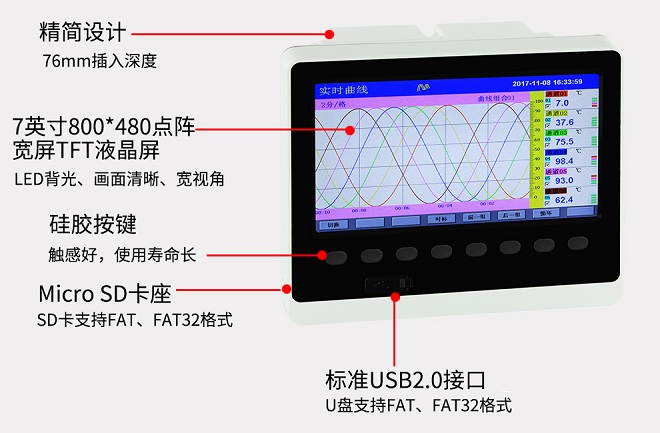

① 彩色7英寸800×480 高分辨力液晶屏 ，TFT高亮度彩色，圖形液晶屏。
② 1~12通道萬能輸入，通道間全隔離；基本誤差±0.2%，測控周期0.1秒。
③ 64M記錄內存，記錄間隔0.1秒~60秒共9檔可自由設定，可存儲1億個測量數據（例如：6通道，每5秒記錄1次則可記錄長達3年）。
④ 標配USB2.0轉儲接口，*大支持32G U盤，F(xiàn)AT16或FAT32格式。
⑤ 面板設定：輕觸式按鍵設定，參數設定值密碼鎖定，設定值斷電保存
⑥ 外形尺寸：185×154×96 ；開孔尺寸：138×138
⑦ 儀表電源：220V AC；功耗小于15W。
⑧ 帶外供變送器電源24VDC／200mA。
⑨ 本儀表采用高速高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間小于0.3S.
基本配置： 1通道輸入，帶USB接口，外供24VDC(≥200mA)，32位處理器
擴展功能：
（因端子等原因，同時具有報警、變送、通訊等多項功能時，路數的限制請事先咨詢）
① 可增加通道輸入至１２通道
② 報警輸出：*多12路繼電器輸出 ,常開觸點，觸點容量 250VAC／1A
③ 變送輸出：*多6路變送輸出 (注：變送輸出通道數和報警點數之和不能超過12個）
④ 通訊接口：RS485或 RS232 ,通訊協議：Modbus-RTU
⑤ USB2.0 盤轉貯接口（標配），同時支持SD卡進行數據備份與轉存
⑥ 選配打印接口：RS232C
⑦ 選配SD卡擴展功能，選配以太網通訊功能
產品選型： XSR90彩色無紙記錄儀
|
內
容
|
代碼說明
|
|
XSR90／
|
基本配置：1通道輸出，7寸彩屏，帶USB口，帶外供24VDC，測控速度10次/秒
|
|
通道數
|
□□
|
1～12通道，可選擇通道數：1，2，3，4，5，6，7，8，9，10，11，12
|
|
輸出報警
|
T□□
|
0～12點繼電器，常開觸點，觸點容量 250VAC／1A
|
|
變送輸出
|
A□
|
0～6路 (變送輸出通道數和報警點數之和不能超過12）
|
|
通訊接口
|
S0
|
無
|
|
S1
|
RS232接口
|
|
S2
|
RS485接口
|
|
USB轉儲接口
|
USB
|
標配已帶
|
|
擴展SD卡插座
|
SD
|
不帶可省略
|
|
以太網通訊
|
E
|
不帶可省略
|
|
對外饋電輸出24V
|
B1
|
標配24VDC(≥200mA)
|
|
分體打印接口
|
P
|
不帶可省略
|
|
儀表電源
|
V0
|
220V AC
|
|
|
|
注：1. 12通道表*多可帶12點繼電器輸出
2. 12通道表*多可帶6路變送輸出，但注意變送輸出通道數和報警點數之和不能超過12個。

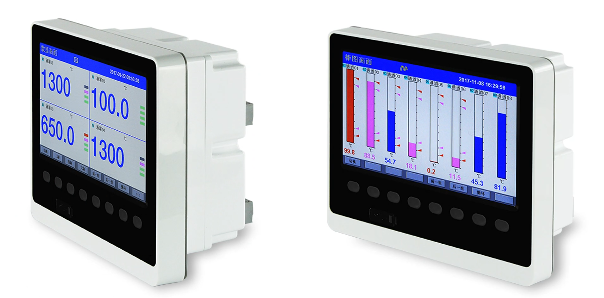

歐式風格，流線性外觀設計，大氣美觀

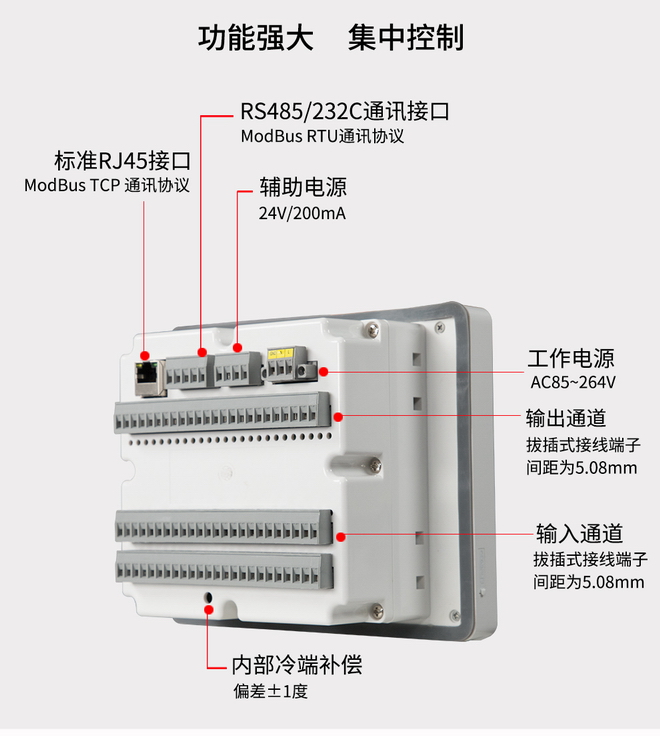

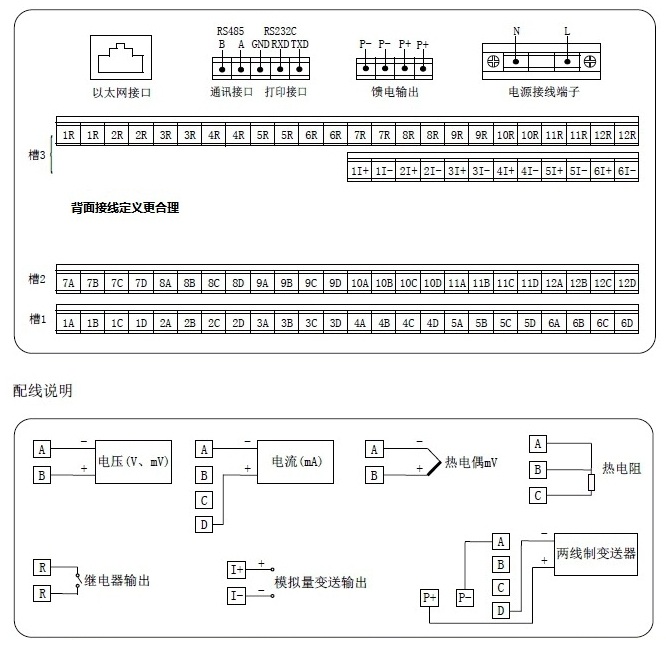

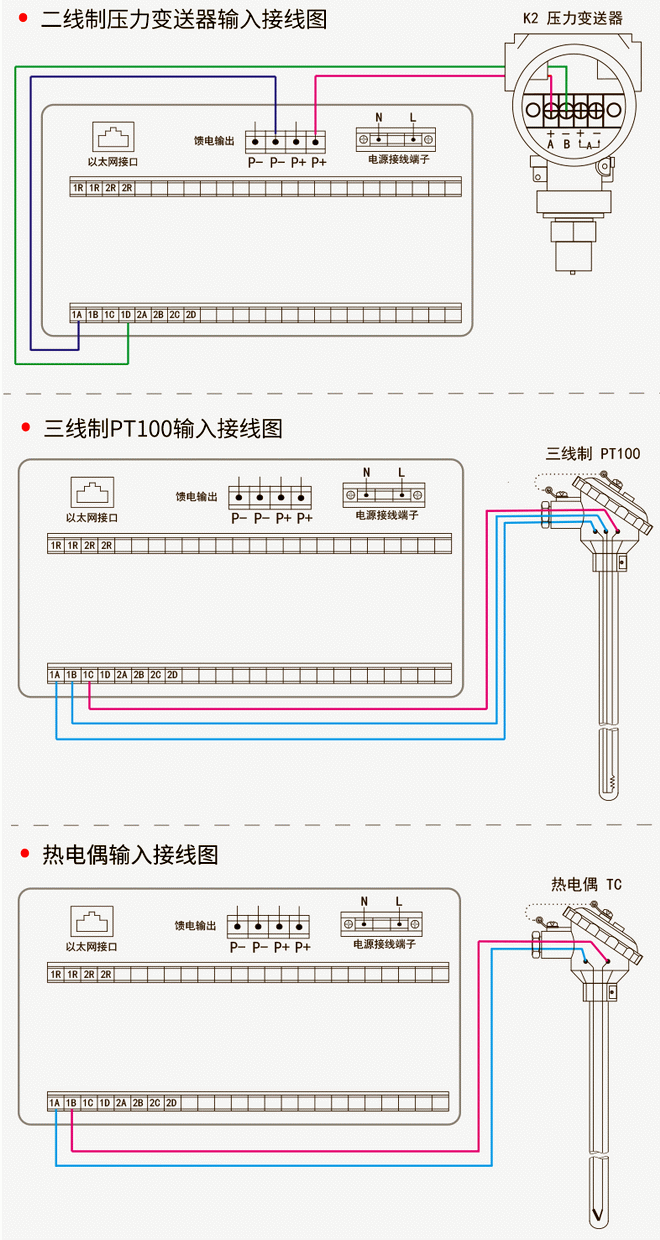

背面接線：

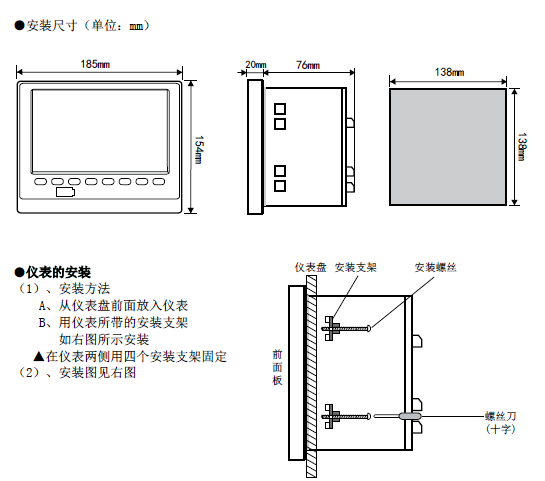

外形尺寸：
