HA223雙路隔離配電器 （帶回路配電24VDC)
溫州.樂清有假貨出現，請匆上當受騙！
產品選型：
型 號
說 明
HA223-
二入二出隔離配電器
輸入2路信號
1
4-20mA兩線制變送器
輸出2路信號
A
0-5V
B
0-10V
C
1-5V
D
0-10mA
E
0-20mA
F
4-20mA
H
其它
帶對外配電24V，給現場兩線制儀表回路供電
主要技術參數：
通 道 數
輸入1路信號；輸出2路信號
配電電壓
24－26V(*大驅動電流30 mA)
輸出阻抗
電壓型≥10KΩ；電流型≤550Ω
精 度
±0.1～0.2%F.S
溫度系數
<50ppm/℃
環境溫度
-25℃-＋75℃
環境濕度
0－95%RH （無冷凝）
絕緣電阻
電源/ 輸入/輸出≥100MΩ/500vdc
絕緣強度
電源/輸入/輸出/兩通道之間1500VAC/分
頻率響應
≤2000HZ
電 源
24VDC±10%
外形尺寸
長×寬×高=99×22.5×115mm
整機重量
約160g
安裝導軌
DIN35
功 耗
＜2W
選型舉例： 標明輸入、輸出信號的代碼
例：輸入信號2路二線制變送器4-20mA；帶回路配電24V
輸出2路信號4-20mA，儀表電源24VDC
則雙路隔離配電器型號HA223-1F
HA223 雙路隔離配電器，向現場的二線制4～20mA 變送器提供隔離的24V電壓，并將變送器產生的 4～20mA 信號經隔離濾波處理，轉換成直流信號輸出。電源－輸入－輸出－兩通道之間全隔離，具有強大的抗電磁干擾能力，有效解決工業現場干擾及信號轉換分配問題，保證系統的長期可靠穩定運行。可完全替代進口產品。
HA223雙路隔離配電器，與二線制溫度變送器、壓力變送器、液位變送器、流量變送器等配套使用，輸出信號可接入PLC、變頻器、采集板卡、上位機等，并對終端采集系統起保護作用。廣泛應用于鋼廠、電廠、化工廠、油田、冶金廠、水處理廠等行業中。
產品特點：
l 雙通道隔離輸出，并對現場二線制變送器提供回路電源24V
l 高品質進口元器件：低功耗、低溫漂、高精度
l 采用SMT表貼工藝及厚膜集成技術，穩定可靠
l 模塊化表芯設計，無需零點和満度調節
l 可插拔式端子和DIN35導軌，方便檢測安裝
l 性能穩定可靠，可完全替代進口產品

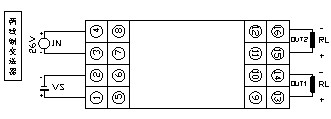

應用連線：

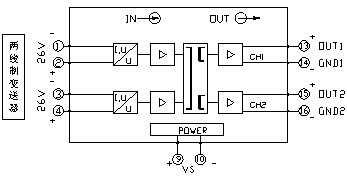

功能框圖：
外形尺寸：
