代　 碼

說  明

XSB5/

0.05級，80次每秒測控速度，6位LED顯示

稱重顯示控制儀

面板形式

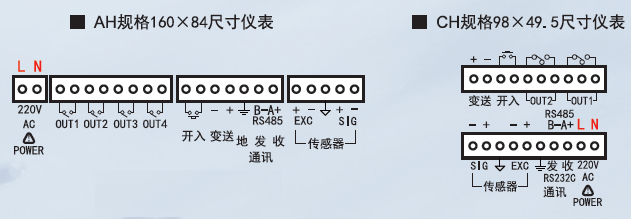

A-H

橫式160×84×110

C-H

橫式98×49.5×162

外部控制輸入

-K1

1點外部開關量輸入

-K2

（限A-H儀表）

2-7點開關量輸入

R2-

（限C-H表）

2點繼電器輸出

R4-

（限A-H表）

4點繼電器輸出

R8-

（限A-H表）

8點繼電器輸出

模擬量輸出

A0

無輸出

A1

電流輸出：4－20mA

A2

電壓輸出：1－5v

通訊接口輸出

S1

TC ASCII協議 RS-232

S2

TC ASCII 協議 RS－485

M1

Modbus-rtu協議 RS232

M2

Modbus-rtu協議 RS485

外供傳感器激勵電源

B1

1路精密10V恒壓源輸出

儀表電源

vo

220VAC

其它定制非標功能

N

非標功能
