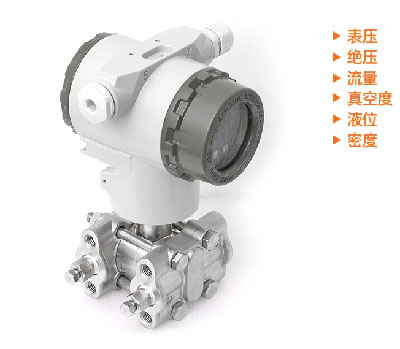

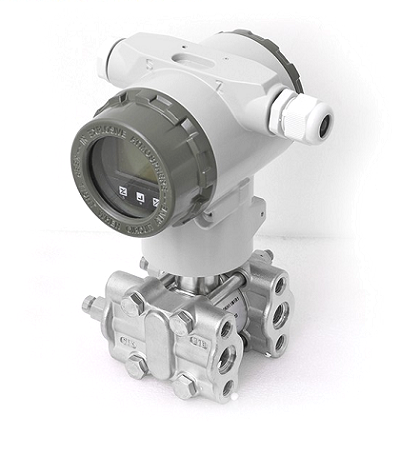

HDK3051智能電容式壓力變送器

一、產品概述:

使用對象：液體、氣體和蒸氣
測量范圍：0-0.1kPa至0-40MPa
輸出信號：4~20mA DC
供電電源：12~45V DC，一般為24V DC
負載特性：與供電電源有關，負載阻抗RL與電源電壓VS關系式　為RL≤50(VS-12)
指 示 表： 指針式指示0~100%刻度、LCD液晶式顯示(0~100%線性)
防    爆： a. 隔爆型　　　　dⅡBT4
           b. 本質安全型　　iaⅡCT6
量程和零點：外部連續可調
正負遷移：正負遷移后，其量程上下限不得超過量程極限
         *大正遷移量：*小量程范圍的500%
         *大負遷移量：*小量程范圍的600%
溫度范圍：放大器工作溫度范圍：-29~+93℃(LT型為:-25 ~+70℃)
灌充硅油的測量元件：-40~+104℃
法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40 ~+150℃
靜壓和過載壓力：4、10、25、32MPa
濕　　　度：相對濕度為0~100%
容積吸取量：＜0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調
啟動時間：2s，不需預熱
**　度:  ±0.2%，±0.5%，
死　　區：無（≤0.1%）
穩定　性：六個月內不超過*大*程的基本誤差**值
溫度影響： 在*大量程下：零位誤差為±0．1％/55℃，總誤差（包括量程和零位誤差）±0．2％/55℃
       在*小量程下：零位誤差為±0．1％/55℃，總誤差（包括量程和零位誤差）±0．1％/55℃
靜壓影響：*小±0。2％FS，*大±1％FS
振動影響：在任意軸向上，振動頻率為200HZ時，誤差為測量范圍上限的±0．05％／g
電源影響：小于輸出量程的0．005％／V
負載影響：電源如果穩定，則負載沒有影響
安裝位置影響：*大可產生0．24KPa的零點誤差，但可校正，對量程沒有影響
結構材料：
隔離膜片：316LSST，哈氏合金C，蒙乃爾，或鉭
排氣／排液閥： 316LSST，哈氏合金C，蒙乃爾
法蘭和接頭： 電鍍碳鋼，316LSST，哈氏合金C或蒙乃爾
接觸介質“O”形環：丁晴橡膠，氟橡膠
灌充　液：硅油或惰性油
螺　　栓：電鍍碳鋼
電子殼體：低銅鋁合金
引壓連接件：在壓力容室上的連接法螺孔為1／4—18NPT，引壓接頭上的連接螺孔為1／2—14NPT，其中心距見各型號外型尺寸圖
信號線連接孔：G1／2
重　　量：約5．4kg(不帶附件)
標準附件：所有型號出廠時都帶有法蘭接頭、排氣、排液閥及一份說明書。

三、產品選型:

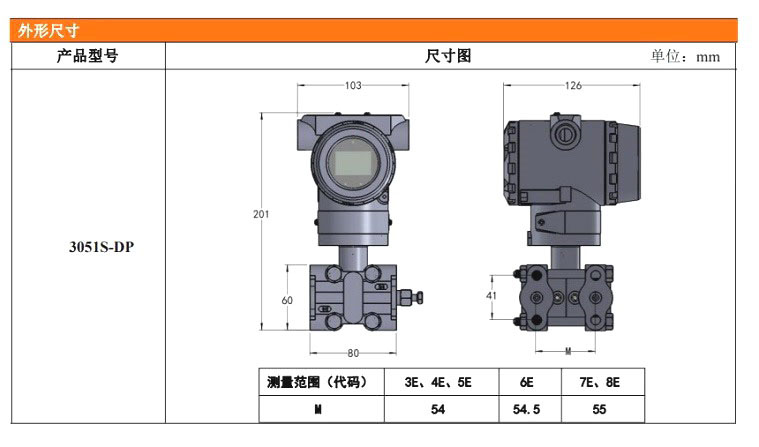

四、外形結構及尺寸示意圖:
