HDK 擴散硅壓力變送器
（通用型壓力變送器: 表壓、絕壓、真空負壓 /氣壓、液壓、油壓）
概述： HDK壓力變送器是引進美國先進的技術工藝，采用進口擴散硅芯體的高品質產品，精湛的不銹鋼全封焊結構和完善的裝配工藝，使產品具有良好的防潮性能和優良的介質兼容性； 電路部分的關鍵元器件、壓力敏感芯子均選用國際有名品牌，利用專用線性放大芯片進行放大及線性化，電路部分增加抗干擾設計，處理高精度、長期穩定性優，抗干擾、抗過載、抗沖擊能力強，可測量腐蝕性氣體、液體的絕壓、表壓、負壓。
廣泛應用于冶金、航空、航天、石油化工、電力、醫藥、食品等自動化控制領域。具有防爆、防潮、防腐產品，可用來測量水、油類、粘稠液體、氣體等多種介質的壓力。 產品廣泛大量應用于各種自動化壓力測量現場。
應用范圍：
◇ 工業過程壓力檢測與控制 ◇ 樓宇自控、恒壓供水
◇ 機械液壓、壓鑄、中央空調系統 ◇ 電站運行、機車制動系統
◇ 石化、環保、輕工、機械、冶金 ◇ 水箱、水罐液位壓力測量
◇ 高溫蒸汽壓力測量 ◇ 真空壓力容器負壓測量
◇ 大氣壓力值測量/絕壓測量 ◇ 其它壓力自控檢測系統
產品特點：

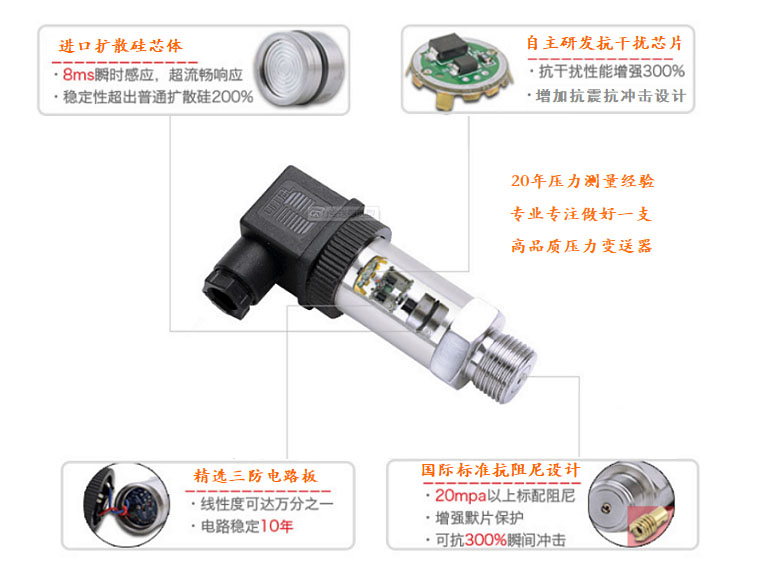

◆ 采用進口擴散硅芯片，精度高、長期穩定性好
◆ 激光調阻溫度補償，使用溫域?qū)挘槐韷?，絕壓，負壓均可測量
◆ 內置316不銹鋼隔離膜片，不銹鋼外殼，有**的抗腐蝕性
◆ 產品精度高：0.1%FS，0.25%FS，0.5%FS
◆ 三防漆電路板：防水、防潮、防塵，耐冷熱沖擊，耐鹽霧，耐振動
◆ 現場顯示可選：(1)LED數字顯示 (2)液晶顯示

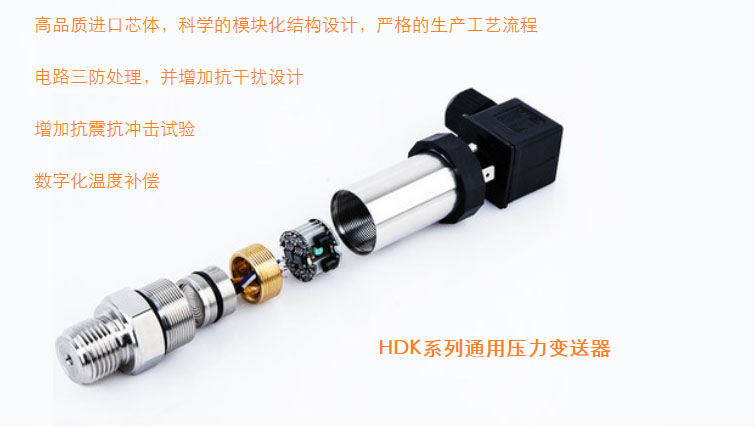

◆ 精湛的不銹鋼全封焊結構和完善的裝配工藝
◆ 抗干擾設計，適合惡劣使用環境

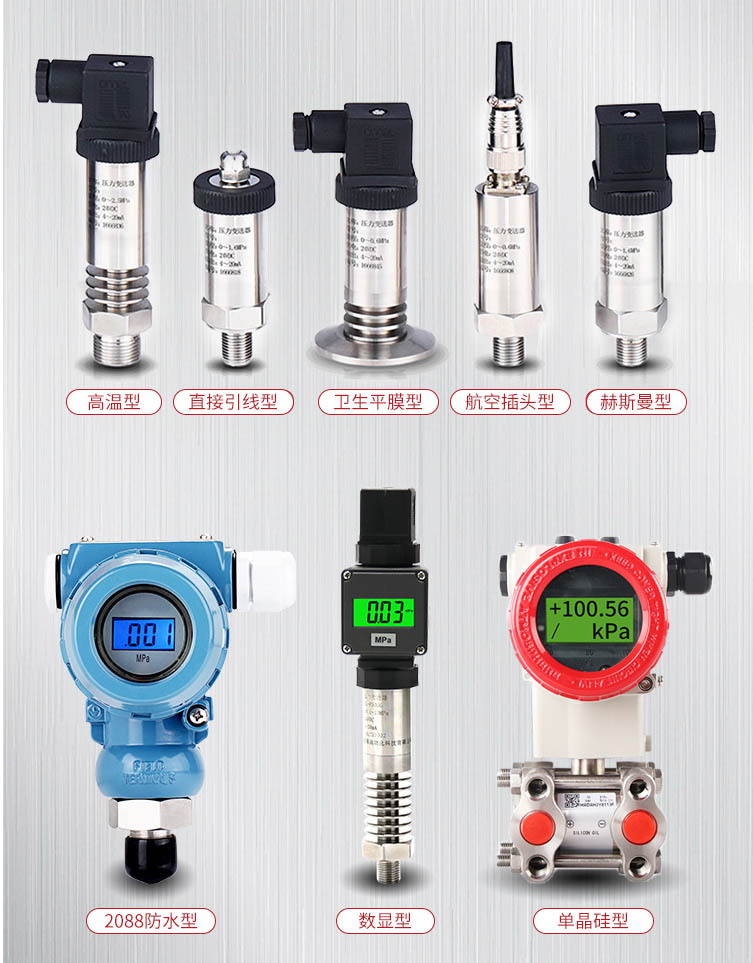

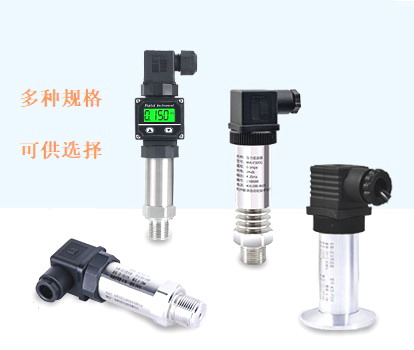

◆ 有多種類型可供選擇：標準型、防爆型、高溫型、高壓型、衛生平膜型，液位型
技術參數：
1. 測量范圍： -100KPa—0，0－100kPa至0－60Mpa；
液位測量型: 0－1m，0－5m,0-10m,0-50m
2． 輸 出： (1)二線制電流輸出：4—20mA，0－10mA
（2）三線制電壓輸出：0－5V，1－5V, 0－10v
3． 測量介質：各種氣體、液體、油類介質

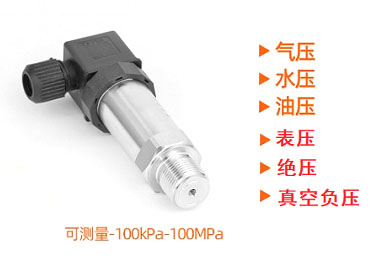

4． 工作方式：表壓(0-60MPa)、絕壓(0-60Mpa)、負壓(-100KPa-0)
5． 精 度：±0.1%FS，±0.25%FS，±0.5%FS
6． 供 電：24VDC
7． 工作溫度：-20℃－60℃
8． 連接螺紋：M20×1.5、M14×1.5外螺紋，或用戶自選定做
9． 測量介質：對316L不銹鋼無腐蝕的氣體、液體介質；漿狀粘稠介質使用平膜無腔型
10． 過載能力：150 % F·S；200 % F·S
11． 溫度補償：0--60℃，補償值≤0.02% F·S/℃
12． 防爆標志：ExdII CT6 （***防爆認證）
選型說明：
|
選 型
|
代 碼 說 明
|
|
HDK－
|
標準通用型壓力變送器 (氣壓、液壓、油壓）
|
|
輸出信號
|
A
|
二線制電流4―20mA
|
|
V
|
0－5V，0－10V，1－5V
|
|
外 殼
|
1
|
不銹鋼精巧型外殼
|
|
2
|
2088 防水接線盒式工業外殼
|
|
量 程
|
X
|
如0.1Mpa,1.6Mpa,10Mpa, 16Mpa, 25Mpa, 60Mpa
|
如：ＨＤＫ－Ａ1－１０ＭＰa，表示HDK 壓力變送器，輸出二線制4-20mA, 精巧外殼赫思曼出線，量程0-10MPa

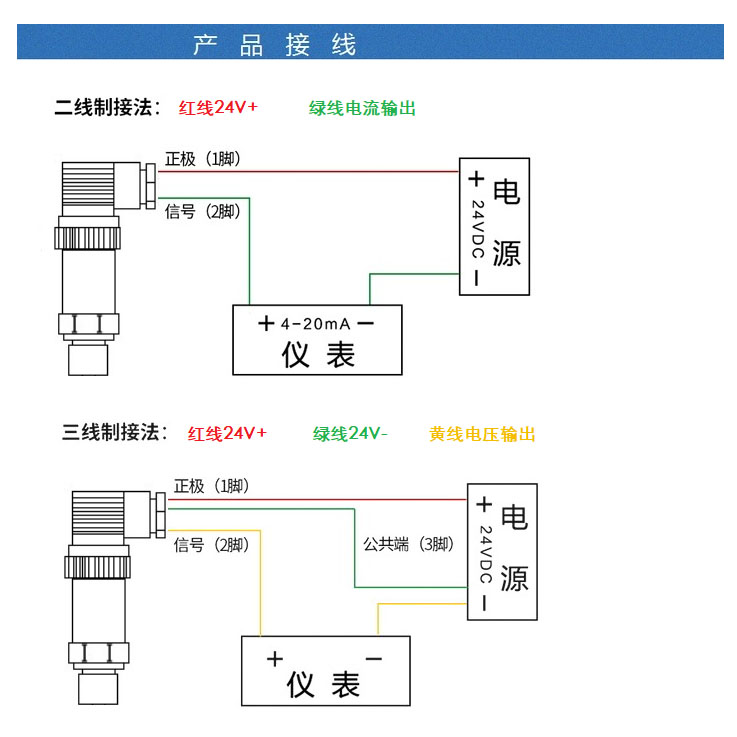

安裝使用示意圖：
外形尺寸圖：

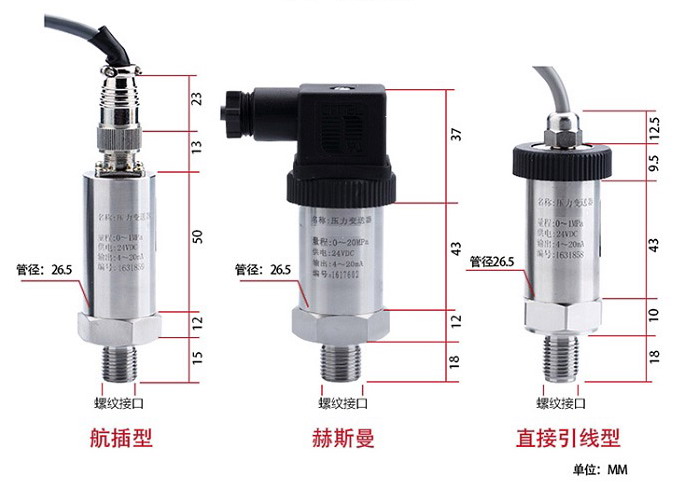

（1）精巧型外形尺寸

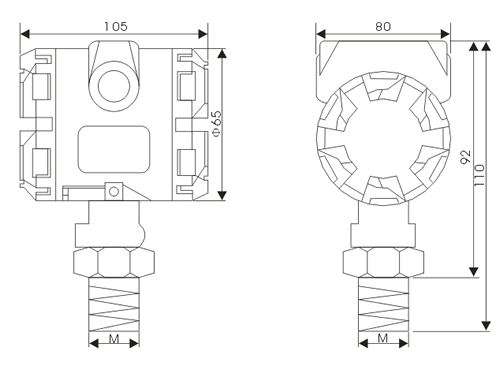

（2）2088工業殼體外形尺寸
